水冷冷水機與風冷冷水機選型

　　一、空調的概念

　　空調是用來 環境舒適性的設備，它可以調節空氣的溫度、濕度，保持室內的空氣清潔。

　　二、空調常用 術語

　　名義制冷量：在名義工況下的制冷量，W;

　　名義制熱量：冷熱型空調在名義工況下的制熱量，W;

　　室內送風量：室內 風量，m3/h;

　　輸入功率：耗電功率，W;

　　額定電流：名義工況下的總電流，A;

　　噪音：在名義工況下的機組噪音，dB;

　　能效比：EER=制冷量/制冷輸入功率;

　　制冷劑種類，如R22/R410A/R32;

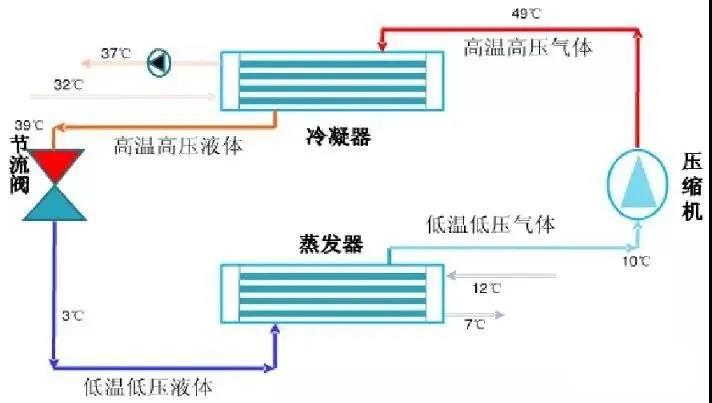

　　三、常見制冷系統—壓縮式制冷系統原理

　　壓縮機將制冷劑壓縮成高壓飽和氣體，這種氣態冷凍劑再經過冷凝器冷凝。通過節流裝置節流之后，通入到蒸發器中，將所需要冷卻的媒介冷卻換熱。例如將蒸發器連接到樓里的各個房間，蒸發器內將同空氣進行換熱，再通過鼓風將冷氣吹向房間的空氣當中。

　　而蒸發器內的制冷劑換熱后變成低壓蒸氣回到壓縮機，再被壓縮機壓縮，這樣 利用就完成了制冷系統。制熱系統也是這個原理，只是方式相反。

　　四、空調的分類

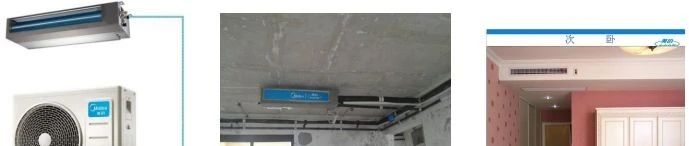

　　氟系統：主機(室外機)與末端(室內機)之間是采用銅管相連，而銅管內部通過的是制冷劑，即：以制冷劑作為冷(熱)源的載體。如分體機、風管機、多聯機等;

　　水系統：主機(室外機)與末端(風機盤管)之間采用水管(可用：PP-R管、鍍鋅鋼管、無縫鋼管等)相連，而水管內部通過的是水，即：以水作為冷(熱)源的載體。故稱之為水系統。如風冷式冷水系統、水冷式冷水系統等;

　　五、水冷冷水機空調系統

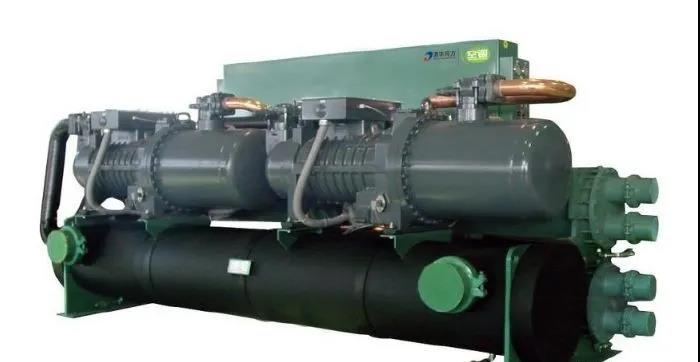

　　主要設備有：螺桿機組、冷卻塔、冷凍水泵、冷卻水泵、補水泵、電子水處理儀或全自動軟化水處理裝置、水過濾器、膨脹水箱、末端裝置(空氣處理機組、風機盤管等)

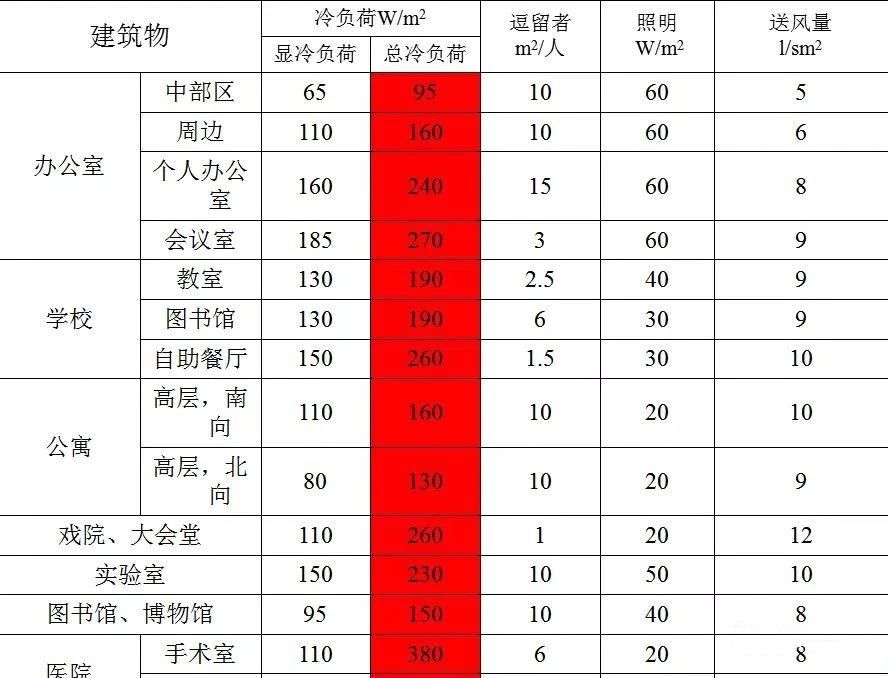

　　5.1、水冷冷水機空調系統制冷主機的選擇：

　　5.2、水泵選擇的步驟

　　1.冷卻水流量：一般按照產品樣本提供數值選取，或按照如下所示，公式進行計算，公式中的Q為制冷主機制冷量　　2.冷凍水流量：在沒有考慮同時使用率的情況下選定的機組，可根據產品樣本提供的數值選用或根據如下公式進行計算。如果考慮了同時使用率，建議用如下公式進行計算。公式中的Q為建筑沒有考慮同時使用率情況下的總冷負荷。

　　5.3、冷卻水泵揚程的組成

　　1.制冷機組冷凝器水阻力：一般為5~7mH2O;

　　2.冷卻塔噴頭噴水壓力：一般為2~3mH2O;

　　3.冷卻塔(開式冷卻塔)接水盤到噴嘴的高差：一般為2~3mH2O

　　4.回水過濾器阻力：一般為3~5mH2O;

　　5.制冷系統水管路沿程阻力和局部阻力損失：一般為5~8mH2O;

　　綜上所述，冷凍水泵揚程為17~26mH2O，一般為21~25mH2O。

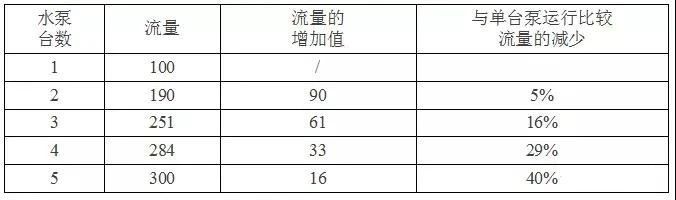

　　水泵并聯運行時，流量有所衰減;當并聯臺數超過3臺時，衰減尤為厲害。故強烈建議：選用多臺水泵時，要考慮流量的衰減，留有余量。空調系統中水泵并聯不宜超過3臺，即進行制冷主機選擇時也不宜超過三臺。

　　5.4、冷卻塔的選擇

　　冷卻塔設計選型

　　1、冷卻塔臺數與制冷主機的數量一一對應，可以不考慮備用;

　　2、冷卻塔的水流量 = 冷卻水系統水量×1.2;

　　舉例：假設空調系統冷卻水量為160m3/h，那么冷卻塔的冷卻水量=160 ×1.2=192 m3/h，根據就近原則，選擇冷卻塔參數表中冷卻水量為200m3/h 的冷卻塔。

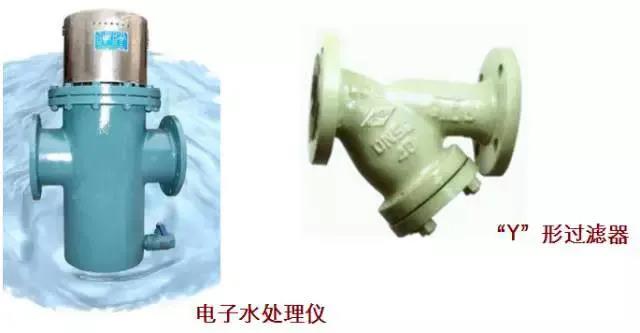

　　5.5、電子水處理儀、水過濾器的選擇

　　空調水系統中使用到的電子水處理儀和水過濾器一般都按照設備所在管段的管徑進行選擇。

　　冷卻水系統屬開式系統： 使用電子水處理儀。

　　冷凍水系統屬閉式系統：要求不是那么嚴格，可以在冷凍水系統管路中或膨脹水箱進水管路中安裝電子水處理儀。

　　5.6、全自動軟化水裝置的選擇
